Csúszásgátló 3mm

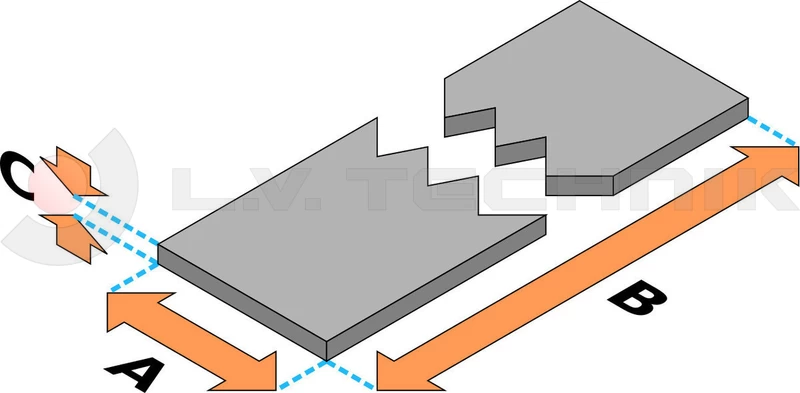

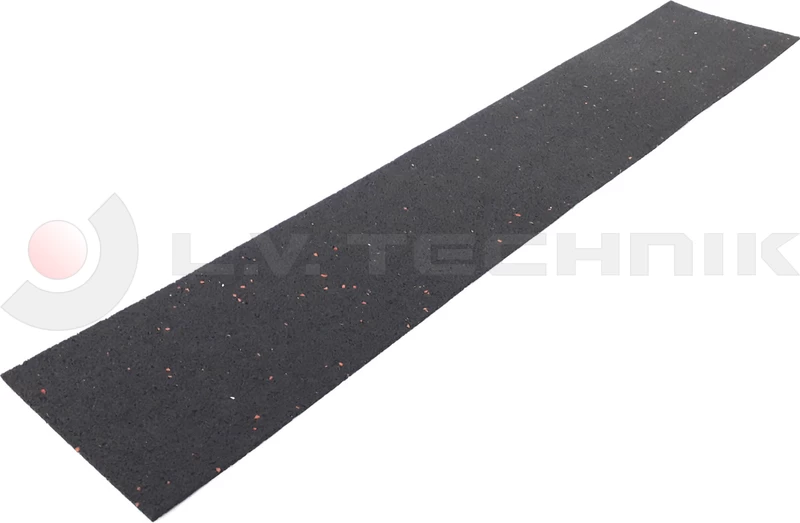

- 3mm vastag, gumigranulátumból készült csúszásgátló lap
- igény szerint kisebb méretre darabolható
- megfelel a következő előírásokban, ajánlásokban foglalt követelményeknek: VDI 2700, EN ISO 1798 és DIN 4102 T1: 1998-05
Csúszásgátló szőnyeg használatának előnyei
A gumigranulátumból készült szőnyeg növeli a tapadást a rakomány és a rakfelület között, ezáltal kevesebb spaniferre van szükség az áru rögzítéséhez. Az EN 12195-1 rendeletben foglaltak alapján gumiszőnyeg alkalmazása esetén μ=0.6 súrlódási tényezővel kell számolni. A gyakorlatban ez az érték magasabb, 0.8 vagy akár még több is lehet. A pontos értéket ugyanakkor nehéz meghatározni, mivel rengeteg tényezőtől függ (páratartalom, hőmérséklet, rakfelület szennyezettsége stb...). A gumigranulátumból készült szőnyegek előnye továbbá, hogy alacsony árfekvésük ellenére tartósak, hosszú ideig használhatók maradnak.
Példa
Egy nyerges pótkocsin 4 db, egyenként 4 tonnás, hengeres alakú fém alkatrészt kell rögzítenünk. Az alkatrészek fa bakokon állnak, a pótkocsink csúszásmentes rétegelt falemez padlózattal rendelkezik. Erősített spanifereink vannak STF=500 daN értékkel, és a rögzítés során a szalag 60°-os szöget zár be a rakfelülettel. Mennyi spaniferre van szükségünk a rögzítéshez alapesetben, és mennyire csúszásgátló szőnyeg alkalmazása esetén?
A képlet, amivel számolnunk kell
| spaniferek száma = | FZ × (c - μ) |
| STF × 2 × μ × sinα |
A változók jelentése
Súrlódási tényező (μ): A rakomány elmozdulása során a rakomány alja és a raktér padlózata között súrlódási erőhatás lép fel, mely a rakományra ható erőt csökkenti. Minél nagyobb a tapadás a teher és a padló között, annál nehezebben fog elmozdulni. Értéke csúszásmentesített fa rétegelt lemez és vágott fa között 0.3, míg gumiszőnyeg esetén 0.6.
STF: Az a feszítő erő, ami a gurtniban keletkezik, miután az előírt módon meghúztuk és elengedtük a racsnit. Minél hosszabb a racsni, ugyanakkora kézi erő hatására annál nagyobb erő ébred a gurtniban.
Számolás csúszásgátló szőnyeg nélkül
| spaniferek száma = | 16000daN × (0.8 - 0.3) | = 31 |
| 500daN × 2 × 0.3 × sin60° |
Mivel 4 egyforma alkatrészünk van, ezért összesen - csúszásgátló nélkül - 32 db erősített spaniferre lesz szükségünk.
Számolás csúszásgátló szőnyeggel
| spaniferek száma = | 16000daN × (0.8 - 0.6) | = 7 |
| 500daN × 2 × 0.6 × sin60° |
Tehát csúszásgátló szőnyeg használatával mindössze 8 db erősített spaniferrel meg tudjuk oldani a rögzítést (alkatrészenként 2 db-bal).
Amikor cserélni kell
Az elhasználódás látható jelei esetén a csúszásgátló szőnyeg már nem biztos, hogy el tudja látni feladatát. Ezért az alábbi jelek bármelyikének jelentkezése esetén cserélni kell a szőnyeget:
- tartós deformáció vagy összenyomódás
- szakadás
- felület kopása, morzsolódása
- kiszakadt, hiányzó részek
- megduzzadt felületrészek
- rugalmasság elveszítése
- felületi szennyeződés, amely csökkenti a hatékonyságot
